インバータ式ケーブルリール

 インバータでモータを制御する高性能リールで下記の特徴があります。

高性能高速・高頻度・連続運転の移動台車、クレーンへの電源供給に最適。
省電力トルクモータ式電動リールに比べて消費電力が少ない。
低負荷定トルク制御でケーブルへの負荷が少ない。
簡単トルク調整ボリュームでトルクの設定、調整が簡単。
簡単ケーブル交換ドラムの運転、停止、自由回転を切替えてケーブル交換・結線が簡単にできる。

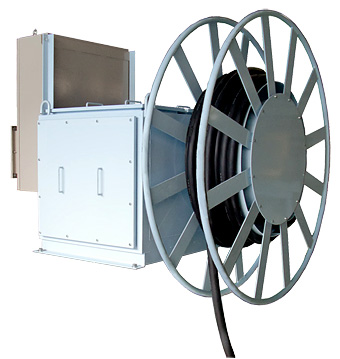

インバータ式ケーブルリール
インバータ式ケーブルリール

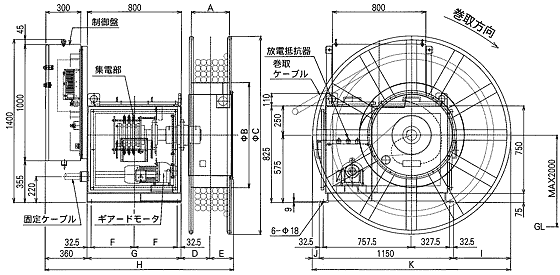

寸法図

インバータ式ケーブルリール(寸法図)

規格表


ケーブル14sq×3c 22sq×3c38sq×3c 60sq×3c80sq×3c 100sq×3c150sq×3c
巻取長さ100m 100m100m 110m120m 130m140m
A
ドラム幅
150 170210 260300 330390
B
ドラム内径
700 800800 800900 10001100
C
ドラム外径
1100 13001400 16001800 19002200
D160 170190 215235 250280
E115 125145 170190 205235
F367.5 367.5367.5 367.5417.5 417.5417.5
G800 800800 800900 900900
H1435 14551495 15451685 17151775
I190 290340 440540 590740
J- -- 10110 160310
K1340 14401490 16001790 19002200
モータ0.4kW
1/30
0.4kW
1/30
0.4kW
1/30
0.75kW
1/30
0.75kW
1/50
0.75kW
1/50
0.75kW
1/50
この表に掲載していないケーブル、巻取長さについても対応致します。

カタログをご希望の場合は、こちらをご覧ください。
